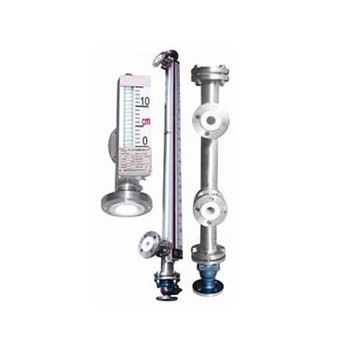

点击图片查看原图 HJ-FFUZ防腐型磁翻板液位计它的本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。
HJ-FFUZ防腐型磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实 现远距离报警、限位控制。配置变送器，可实现液位的远 距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶 装两种形式。
根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。
防腐型磁翻板液位计基本参数：
1、连接法兰中心距离L（mm）：150~15000
2、介质密度（g/cm3）：0.425~2
3、操作温度（℃）：-40~450
4、压力等 （MPa）：0.6，1.0，1.6，2.5，4，6.3
防腐型磁翻板液位计结构特点：
l、基本型
1、连接法兰中心距离L（mm）：150~15000
2、介质密度（g/cm3）：0.425~2
3、操作温度（℃）：-40~450
4、压力等 （MPa）：0.6，1.0，1.6，2.5，4，6.3
防腐型磁翻板液位计结构特点：
l、基本型
液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
2、上下限开关输出
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
3、电远传
3、电远传
在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
