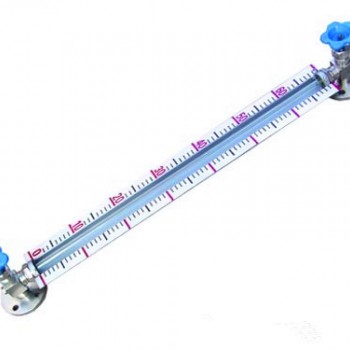

点击图片查看原图 HJ-HG5玻璃管液位计是 种直读式液位测量仪表，适用于工业生产过程中 般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。该液位计两端各装有 个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流，该产品主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
玻璃管液位计结构原理：
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
玻璃管液位计产品特点：
1、直读式仪表，读数精确。
2、结构简单，维修方便。
3、经久耐用。
玻璃管液位计技术指标：
测量范围(安装中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面。（其它法兰标准如JB/T、GB、ANSI等，请用户注明）
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面。（其它法兰标准如JB/T、GB、ANSI等，请用户注明）
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa
