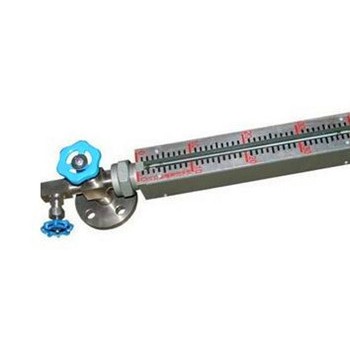

点击图片查看原图 HJ-DUGS单色石英管液位计主要用于各类承压容器和工业蒸汽锅炉上的液位显示。由于选用了特制的增强型玻璃管，因此它比原HJ-X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。该产品上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液气的实际高度。
单色石英管液位计技术指标：
测量范围(安装中心距)：300、350、440、500······2000mm
可视高度：100、150、240、300······1800mm
被测介质工作压力： 1.6，2.5，4.0，6.4MPa
工作温度：-10℃~+450℃
伴热蒸汽压力：≤0.6MPa
蒸汽夹套尺寸：G1/2″外螺纹
观察距离：15M(自然光)50M(附照明)
照明灯：36V AC 6W
接口法兰：采用化工部1997年颁发的HG20592~20635-97法兰标准。法兰通径DN20，DN25，如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计。
单色石英管液位计使用说明：
1、水位计使用时，应 缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有 定温度后，方能全部打开两端阀门进水或其它介质。
2、在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
3、当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。
运输、贮存、安装、使用和维护：
1、包装后的水位计可用常规的运输工具运输，但应避免剧烈振动和雨雪直接侵蚀。
2、水位计应放在温度0~40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的介质。
3、水位计必须垂直安装，其垂直偏差度应小于3°。
4、水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。
5、根据介质情况，应定期对本体管进行清洗，清除管内的杂物。
单色石英管液位计订货须知：
1、型号规格
2、测量范围(中心距L)
3、工作压力
4、工作温度
5、材质要求
6、法兰标准
