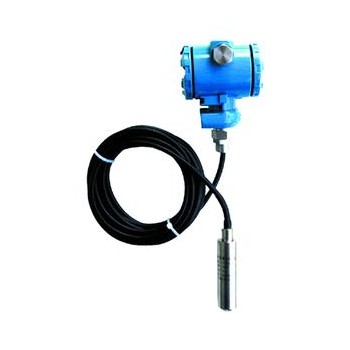

点击图片查看原图 HJ-YBS液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。该产品的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用 为方便。HJ-YBS液位变送器主要应用与工业现场液位测量与控制、城市供水及污水处理石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
液位变送器产品特点:
稳定性好，精度高，性能／价格比高；
稳定性好，精度高，性能／价格比高；
直接投入被测介质中，安装使用相当方便；
固态结构，无可动部件，高可靠性，使用寿命长；
从水、油到粘度较大的糊状物都可进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响；
无材料疲劳磨损，对振动、冲击不敏感；
宽范围的温度补偿；
具有电源反相 性保护及过载限流保护。
无材料疲劳磨损，对振动、冲击不敏感；
宽范围的温度补偿；
具有电源反相 性保护及过载限流保护。
液位变送器工作原理：
利用静压法测量原理
当液位变送器投入到被测液中某 深度时，传感器迎液面受到的压力为：P=p.g.H+P·
式中：
P:传感器迎液面所受压力， 单位：Pa
p:被测液体密度， 单位：kg/m3
g:当地重力加速度， 单位：m／s2
p:液面上大气压， 单位：Pa
H:传感器投入液体的深度， 单位：m
同时，通过导气电缆将液面上的大气压P·引入到传感器的背压腔，以抵消传感器迎液面的P·，使传感器测得压力为：P=p.g.H
显然，通过测取压力P，可以得到液位深度H。传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。
利用静压法测量原理
当液位变送器投入到被测液中某 深度时，传感器迎液面受到的压力为：P=p.g.H+P·
式中：
P:传感器迎液面所受压力， 单位：Pa
p:被测液体密度， 单位：kg/m3
g:当地重力加速度， 单位：m／s2
p:液面上大气压， 单位：Pa
H:传感器投入液体的深度， 单位：m
同时，通过导气电缆将液面上的大气压P·引入到传感器的背压腔，以抵消传感器迎液面的P·，使传感器测得压力为：P=p.g.H
显然，通过测取压力P，可以得到液位深度H。传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。
液位变送器技术性能：
适用介质：投入式适用与316不锈钢，聚氯乙烯共存的介质，法兰式可测没强腐蚀性介质。
测量范围：0-100m
精 度：0.25%；0.1%；0.5%
工作温度：-20℃－+80℃（介质无结晶）
贮存温度：-40℃－+125℃
零点温度系数：±0.015%量程/℃
量程温度系数：±0.015%量程/℃
长期稳定性：±0.1%量程/年
电源电压：12－36VDC 标准24VDC
输出信号：两线制4-20mADC
负载特性：参见图1，标准24VDC时，负载电阻≤600Ω
允许过载：标准量程的3倍
限流保护：在过载情况下，电源限制标称为26mA
防护等 ：IP68
防爆等 ：iaⅡCT5
测量范围：0-100m
精 度：0.25%；0.1%；0.5%
工作温度：-20℃－+80℃（介质无结晶）
贮存温度：-40℃－+125℃
零点温度系数：±0.015%量程/℃
量程温度系数：±0.015%量程/℃
长期稳定性：±0.1%量程/年
电源电压：12－36VDC 标准24VDC
输出信号：两线制4-20mADC
负载特性：参见图1，标准24VDC时，负载电阻≤600Ω
允许过载：标准量程的3倍
限流保护：在过载情况下，电源限制标称为26mA
防护等 ：IP68
防爆等 ：iaⅡCT5
变送器中继箱：铸铝，90×73×110，外壳环氧树脂喷涂
变送器探头：1Cr18Ni9Ti，29×150mm
导气电缆：直径Φ7的6芯聚氯乙烯电缆
重量（不含导气电缆）：约0.6kg
变送器探头：1Cr18Ni9Ti，29×150mm
导气电缆：直径Φ7的6芯聚氯乙烯电缆
重量（不含导气电缆）：约0.6kg
