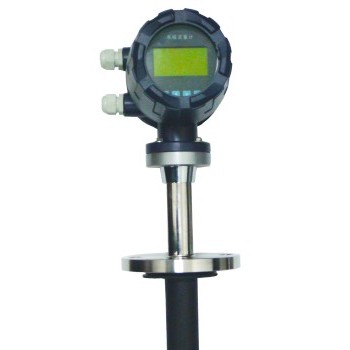

点击图片查看原图 HJ-LD插入式电磁流量计应用于自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。该产品的工作原理是基于法拉 电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉 试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电 测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电 的电磁隔离。在管网供水中，越来越多的流量计用于大用水户计量、区域计量系统中，以减少漏失率。实现在管网中的漏耗监控，需要对用水量较低的夜间进行监测。插入式电磁流量计可以提供双向的高精度测量，是漏损检测的理想流量计。同时，杰出的重复性，保证只有真正的流量突变才被检测。
插入式电磁流量计结构：
1.RECDL转换器
2.转换器外壳
3.密封圈
4.转换器安装板
5.带传感器法兰的穿感外罩
6.带法兰的焊接紧固件
7.场线圈
8.测量电
9.电源及信号电缆之电缆密封套
插入式电磁流量计特点：
1、传感器是测量流体流速仪表。它是应用法拉 电磁感应定律的原理制成的流速测量仪表。
2、用 个长杆将 个小的电磁流量传感器插入到被测管道中规定的位置，导电流体垂直流过传感受器的工作磁场，相当于导体在磁场中作切割磁力线运动。根据法拉 感应定律可知，在电 上将感应出势。
3、插入式电磁流量计特点：
4、插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势。特别在大于直径300的管道上具有 对的价格优势。
5、转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
6、应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。
7、传感器和转换器具有多种防护等 ，有适应于潜水的IP68等 。
8、适合于水，污水。酸。强碱等导点率﹥5 uS/cm 的液体流量检测。特别适用于供水排水管道的流量测量。
9、由于没有任何可移动部分，插入式电磁流量计通用性很广。
10、对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。
11、可进行在线带坼装。
1.RECDL转换器
2.转换器外壳
3.密封圈
4.转换器安装板
5.带传感器法兰的穿感外罩
6.带法兰的焊接紧固件
7.场线圈
8.测量电
9.电源及信号电缆之电缆密封套
插入式电磁流量计特点：
1、传感器是测量流体流速仪表。它是应用法拉 电磁感应定律的原理制成的流速测量仪表。
2、用 个长杆将 个小的电磁流量传感器插入到被测管道中规定的位置，导电流体垂直流过传感受器的工作磁场，相当于导体在磁场中作切割磁力线运动。根据法拉 感应定律可知，在电 上将感应出势。
3、插入式电磁流量计特点：
4、插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势。特别在大于直径300的管道上具有 对的价格优势。
5、转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
6、应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。
7、传感器和转换器具有多种防护等 ，有适应于潜水的IP68等 。
8、适合于水，污水。酸。强碱等导点率﹥5 uS/cm 的液体流量检测。特别适用于供水排水管道的流量测量。
9、由于没有任何可移动部分，插入式电磁流量计通用性很广。
10、对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。
11、可进行在线带坼装。
