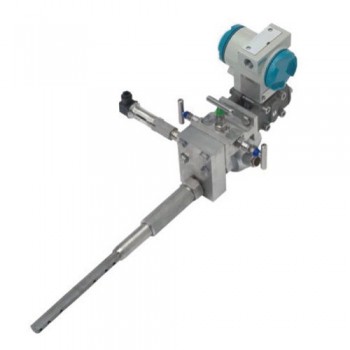

点击图片查看原图 HJ-TBL德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的 种流量传感器。就工作原理，这是 种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。
、德尔塔巴流量计适用范围：
1、公称直径：25mm≤DN≤6000mm
2、公称压力：PN≤25MPa
3、介质温度：t≤650℃
4、精度等 ：0.5 ，1 ，1.5
二、德尔塔巴流量计结构形式：
是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。
因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大 些，约大20%—40%。这是德尔塔巴流量计的显著优点。
