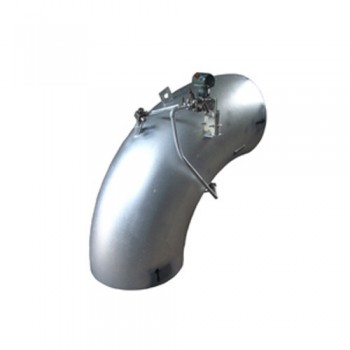

点击图片查看原图 HJ-WL弯管流量计是根据流体力学和动力学理论设计制造的新 代全新概念的差压式流量测量系统。HJ-WL弯管流量计广泛应用于冶金、化工、热电、纺织、制药、石油、天然气、造纸、烟草、食品加工、热力等行业的液体、气体、蒸汽的测量。可直接联入DCS系统，适用于各种工业现场,可作为长期监测流量的测量装置。弯管流量计主要由弯管传感器、专用仪表或DCS系统、差压变送器及 些管道阀门组件组成，当流量测量需温度压力补偿时，还应配备压力变送器、温度变送器、温度传感器。
、弯管流量计产品特点
1、弯管流量计测量准确度高、重复性好：弯管流量计系统测量精度高达1％或1.5％，重复性准确度则高达0.2%。
2、无附加压力损失：弯管传感器没有任何插入件或节流件，因此在测量流量过程中不会对被测流体造成附加压力损失，可节省流体输送的动力消耗，节约能源。
3、适应性强：弯管传感器可在高温、高压、粉尘、振动、潮湿及其它恶劣环境中正常使用。
4、量程范围宽：流速测量范围：液体介质为0.2～12米/秒,蒸汽或气体介质为5～160米/秒的。管径范围：φ10～φ2000mm。
5、弯管流量计直管段要求不严格：直管段前五（5D）后二（2D）即可充分满足使用要求。
6、使用寿命长：弯管传感器耐温、耐压、耐腐蚀、耐磨损、耐振动性能好，并对微量磨损不敏感。传感器经特殊加工处理后寿命至少与管道寿命相同。
7、安装方便、耐磨损、免维护：由于弯管传感器对磨损不敏感，所以可以直接焊接安装在管道上， 次焊接完成后再也不存在泄漏等令人头痛的问题，不需维护。
二、弯管流量计主机特点：
1、多回路、多参数显示
2、 进的触摸式按键,外形和结构设计新颖，操作方便
3、掉电保护功能，保护掉电后重要数据不丢失
4、完备的实时运算补偿和数字滤波功能，提高了系统测量精度和稳定性。
5、智能逻辑判断和自诊断功能
6、RS－232（或485）串行接口输出，可直接与其他仪表或计算机系统通讯联网，满足用户和外部设备之间的实时通讯，或者外部控制、打印功能。
7、标准（4－20mA）模拟量输出（可以根据用户需要选择）
8、热量累计功能，可用于测量水蒸气、供暖热水的累计热量
9、时钟功能，不受主机电源影响，能为用户提供准确的时间
10、体积小、低功耗、运行稳定、测量精度高
三、弯管流量计原理及组成：
其中：
α(R．D)：流量系数
△P：45°截面内、外侧压差
D：弯管内径
R：弯管弯曲半径
ρ：流体密度
流体流经弯管时，由于弯曲管壁的导流作用，其内侧流速增大，外侧流速逐渐减小，形成了各个过流断面的梯形速度分布规律，且在弯管45°截面处达到。如图所示。根据质量守恒定律、能量守恒定律和动量守恒定律，由于各质点流速的变化，就形成了弯管的内外侧压差△P。这个压力差在45°截面时达到稳定。流体平均速度与压差△P符合平方比例关系，流量愈大，差压愈大。因此当弯管传感器的几何结构尺寸确定之后，只要测取弯管45°截面的内、外侧压差△P和流体的密度ρ就可以确定流体的平均流速。
将流速乘以管道的截面积和流体的密度，流体的流量即可计算确定。
