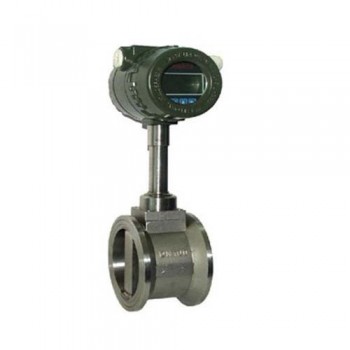

点击图片查看原图 HJ-LU涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小,仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是 种比较 进、理想的流量仪表。
涡街流量计特点：
、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。
、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。
涡街流量计技术参数：
测量介质：气体、液体、蒸汽；
口径规格 法兰卡装式口径选择 25,32,50,80,100；
法兰连接式口径选择 100,150,200；
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s； 液体0.5～7m/s；
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3
测量精度 1.0 1.5
被测介质温度:常温–25℃～100℃；
高温–25℃～150℃ -25℃～250℃；
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；
脉冲占空比约50%,传输距离为100m；
脉冲电流远传信号 4～20 mA,传输距离为1000m；
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
材质 不锈钢, 铝合金；
电源 DC24V或锂电池3.6V；
防爆等 本安型iaIIbT3-T6；
防护等 IP65。
