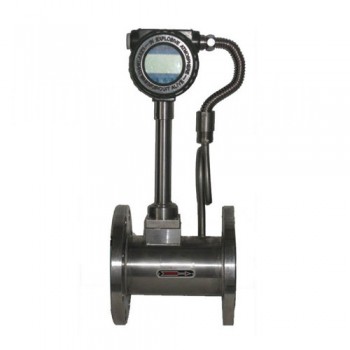

点击图片查看原图 HJ-LU蒸汽涡街流量计主要用于工业管道中蒸汽介质流体的流量测量,产品特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是 种比较 进、理想的流量仪表。
蒸汽涡街流量计技术指标:
测量介质： 气体、液体、蒸气
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
测量精度 1.0 1.5
被测介质温度:常温–25℃～100℃
高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号 4～20 mA,传输距离为1000m
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V
防爆等 本安型iaIIbT3-T6
防护等 IP65
测量介质： 气体、液体、蒸气
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
测量精度 1.0 1.5
被测介质温度:常温–25℃～100℃
高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号 4～20 mA,传输距离为1000m
仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
材质 不锈钢, 铝合金
电源 DC24V或锂电池3.6V
防爆等 本安型iaIIbT3-T6
防护等 IP65
