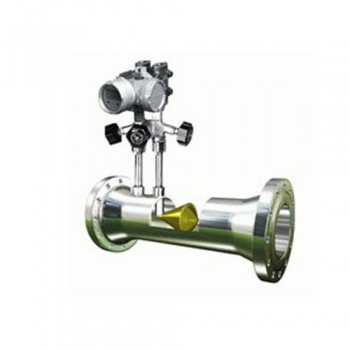

V锥流量计
点击图片查看原图
产品: 浏览次数:86V锥流量计
品牌: HJ
单价: 面议
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-04-17 15:39
详细信息
   HJ-FHW系列V锥流量计又名:V型锥流量计;V形锥流量计;锥型流量计;锥形流量计;内锥流量计;内锥式流量计, 体化V锥流量计V锥流量计(V-coneflowmeter)是 种根据质量守恒定律和能量守恒定律来测量管内流体流量的差压式仪表。它利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量流量。与普通节流件相比,它改变了节流布局,从中心孔节流改为环状节流。实践使用证明,V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为 种具有独特性能的优异的新型流量计。由V锥传感器和差压变送器组合而成的V锥流量计,可精确测量宽雷诺数(8×103≤Re≤5×107)范围内各种介质的流量。

V锥流量计技术参数:
    ●测量介质:液体、气体、蒸汽
    ●公称通经:DN25mm~DN1600mm
    ●公称压力:≤16MPa;大≤42.0MPa
    ●工作温度:-40℃~600℃
    ●环境温度:-40℃~60℃
    ●相对湿度:5%~90%
    ●流量计精确度:±0.5%、±1.0%、±1.5%
    ●重复性:0.15%、0.33%、0.5%
    ●范围度(量程比):10:1
    ●适用雷诺数:8000~1×107
    ●结构形式:法兰连接型、对夹型、特殊(按用户需求)
    ●安装直管段长度: 般上游1~3D,下游0.5~1D
    ●材质:碳钢、SUS304、SUS316L、其它
    ●流向:水平、垂直、其它
    ●等效直径比:0.45~0.85
    V锥流量计产品特点:
    1、安装要求低:前0~3D直管道,后0~1D直管段;
    2、量程比宽:通常为10∶1,选择合适的参数高可做到50∶1;
    3、压损小:同样的β值,压损是孔板1/3~1/5;
    4、耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损;
    5、不堵塞,不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留;
    6、长期稳定性好:β值可长期不变,并保证长期精确测量;
    7、精度高:0.5 ;
    8、重复性好:优于0.1%;
    9、信号稳定:"信号波动"是孔板的1/10;
    10、β值范围宽:V锥流量传感器独特的几何形状允许有广泛的β值范围;
    11、口径范围宽:DN25~DN2000;
    12、可测高温、高压介质:工作温度高850℃,大压力40MPa;
    13、可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等);
    14、可测气液两相介质(湿气、冷凝水等);
