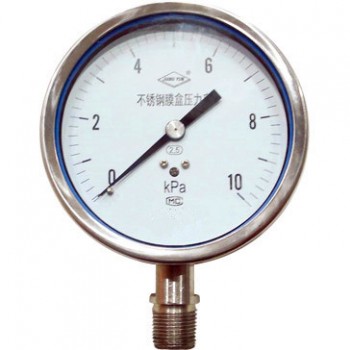

点击图片查看原图 HJ-YTFE不锈钢膜盒压力表广泛应用于石油、化工、冶金等工业部门压力测量。该产品可测量有腐蚀性的气体或液体的微小压力，仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。普通膜盒压力表只能适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压，本仪表可以就地安装并现场显示。
工作原理：
微压表主要是依靠膜盒作为感应元件对压力进行测量，膜盒分为两种， 种是由两个具有弹性的金属膜片焊接而成，另 种为单片膜片与基底座焊接（称单片膜盒）。膜盒的外面焊有连杆并接到齿轮机芯上，当气体压力传递到膜盒时，膜盒壁就会产生变形，并随着压力的变化而变化，这种变化借助连杆，经齿轮传动机械放大，由固定在齿轮轴上的指针指示在刻度盘上。
产品特点：
1.不锈钢防腐型、充油耐震型适用于各种测量环境；
2.具有φ60、φ100、φ150等多种外径尺寸及包括轴向、径向直接安装；轴向、径向前法兰、后法兰安装、轴向U型卡子、医用特殊安装等各种不同的安装形式；
3.正压、负压、正负联程压力测量范围广泛，从500Pa～100KPa内任何量程；
4.提供各种备选项目，充分进行特色制做。
微压表主要是依靠膜盒作为感应元件对压力进行测量，膜盒分为两种， 种是由两个具有弹性的金属膜片焊接而成，另 种为单片膜片与基底座焊接（称单片膜盒）。膜盒的外面焊有连杆并接到齿轮机芯上，当气体压力传递到膜盒时，膜盒壁就会产生变形，并随着压力的变化而变化，这种变化借助连杆，经齿轮传动机械放大，由固定在齿轮轴上的指针指示在刻度盘上。
产品特点：
1.不锈钢防腐型、充油耐震型适用于各种测量环境；
2.具有φ60、φ100、φ150等多种外径尺寸及包括轴向、径向直接安装；轴向、径向前法兰、后法兰安装、轴向U型卡子、医用特殊安装等各种不同的安装形式；
3.正压、负压、正负联程压力测量范围广泛，从500Pa～100KPa内任何量程；
4.提供各种备选项目，充分进行特色制做。
不锈钢膜盒压力表选型表：
|
型号
|
外形尺寸 mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
G/Rc
|
|
|
YTFE-60
|
31
|
32
|
14
|
60
|
/
|
/
|
14×1.5
|
|
YTFE-60TQ
|
31
|
32
|
15
|
3.4
|
|
||
|
YTFE-60Z
|
30
|
32
|
0
|
/
|
|
||
|
YTFE-60ZT
|
30
|
32
|
0
|
3.4
|
|
||
|
YTFE-100
|
44
|
45
|
18
|
100
|
/
|
/
|
|
|
YTFE-100TQ
|
44
|
46
|
19
|
5.5
|
|
20×1.5
|
|
|
YTFE-100Z
|
43
|
45
|
34
|
/
|
|
||
|
YTFE-100ZT
|
43
|
45
|
44
|
5.5
|
|
||
|
YTFE-150
|
50
|
47
|
19
|
150
|
/
|
/
|
|
|
YTFE-150TQ
|
50
|
48
|
20
|
5.5
|
|
20×1.5
|
|
|
YTFE-150Z
|
51
|
47
|
55
|
/
|
|
||
|
YTFE-150ZT
|
51
|
47
|
55
|
5.5
|
|
||
|
注：连接螺纹可按要求订货．
|
|||||||
