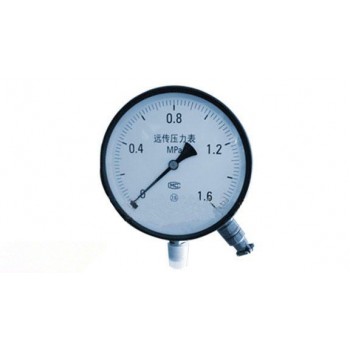

点击图片查看原图 HJ-YTN电阻远传压力表适用于测量队钢及铜合金不起腐蚀作用的液体、气体和蒸汽等介质的压力。因为在仪表内部设置 滑线电阻式发送器，故可把测量值以电量值传至远距离测量点的二次仪表上，以实现集中检测和远距离控制。此外本仪表能够同时就地指示压力（便于现场工艺检查）。本仪表还可以与膜片隔离器（隔离体）连接，制成电阻远传隔膜压力表，可测量腐蚀性较强、黏度大、易结晶介质的压力。电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
电阻远传压力表结构原理:
仪表由 个弹簧管压力表和 个滑线电阻式传感器组成，当被测压力变化时，弹簧管端产生位移， 方面通过传动系统使指针在度盘上指示相应压力，另 方面带动电刷在电阻上滑行，使被测压力值的变化转换为电阻值的变化，并传至二次仪表上指示相应的压力。
仪表机械部分的作用原理与 般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出 相应的读数值。同时， 次仪表也指示相应的压力值。
压力表由 个弹簧管压力表和 个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与 般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此，当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出 次仪表相应的读数值。同时， 次仪表也指示出相应的压力值。
变送器是根据膜盒变化来转换为mA信号的。
电阻远传压力表技术指标:
精度等 ：1.6
发送器起始电阻值：3～20Ω
发送器满度电阻值：340～400Ω
发送器连接端①②外加电压不大于6V
使用环境条件：-40～60℃，相对湿度不大于85%且震动和被测（控）介质的急剧脉动应对应仪表正常无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
重量：1.2Kg
